FR-XRTSERIE DE CLASIFICACIÓN XRT
Clasificación XRT
de alto rendimiento para
purificación de aluminio
FR-XRT usa transmisión de rayos X de doble energía para identificar diferencias de densidad y número atómico efectivo en corrientes de metal reciclado grueso. Está construido para la mejora de aluminio Zorba, la retirada de metales pesados, la limpieza de alimentación de refusión y la recuperación de valor de chatarra de aluminio.
Aluminio ZorbaRetirada de metal pesadoClasificación de chatarra gruesaLimpieza de refusión
01
Alimentar
Zorba grueso rico en aluminio, alimentación de refusión o chatarra de perfil se presenta en una capa estable.
02
Identificar
El XRT de doble energía lee diferencias de atenuación ligadas a la densidad y la respuesta de número atómico efectivo.
03
Aceptar / Rechazar
Los contaminantes de metal pesado se eyectan mientras la corriente de aluminio mejorado continúa aguas abajo.
Por qué FR-XRT
Purificación de aluminio que no depende del color superficial.
FR-XRT está construido para recicladores de metal que necesitan retirar contaminantes pesados de corrientes ricas en aluminio donde el color por sí solo no basta para definir la calidad del material.
Respuesta del material, no color superficial
Identifica la respuesta interna de rayos X para que las piezas oxidadas, polvorientas o recubiertas no se juzguen solo por su apariencia visible.
Retirada de metal pesado del aluminio
Apunta a cobre, latón, zinc, plomo, acero inoxidable y otros contaminantes densos que reducen el valor de la alimentación de aluminio.
Chatarra gruesa, lógica de alto rendimiento
Diseñado en torno a piezas de medianas a grandes adecuadas para clasificación industrial por banda y eyección neumática.
Mejor control de la alimentación de refusión
Ayuda a reducir contaminantes de riesgo antes de la carga del horno, apoyando una producción de aluminio más estable aguas abajo.
Clases de clasificación basadas en muestras
Las clases aceptadas y de rechazo se construyen a partir de la alimentación de aluminio real y los ejemplos de contaminantes del cliente.
Configuración lista para la línea
El ancho de banda, la disposición de eyección, la preparación de alimentación y la entrega aguas abajo se revisan contra la línea de reciclaje real.
Aplicaciones principales
Cuatro trabajos de mejora de aluminio, una plataforma XRT.
FR-XRT se posiciona por el problema de aluminio que el cliente necesita resolver: retirar metales pesados, limpiar la alimentación del horno o mejorar fracciones específicas de chatarra de aluminio.
Aplicación 01
Purificación de aluminio Zorba
Mejore Zorba grueso retirando contaminantes de metal pesado de una corriente no ferrosa mixta rica en aluminio. El objetivo es aluminio más limpio para el procesamiento aguas abajo, con cobre, latón, zinc, plomo y acero inoxidable separados como fracciones de rechazo o secundarias.
Alimentación ZorbaAluminio mejoradoCobre / latónZinc / plomoAcero inoxidable
Aplicación 02
Limpieza de alimentación de refusión de aluminio
Limpie la chatarra de aluminio antes de la refusión reduciendo contaminantes densos que pueden alterar la química de la aleación y la calidad del horno. La alimentación, la tasa de rechazo y el rango de aluminio aceptado deben verificarse con muestras representativas.
Aluminio listo para hornoControl de metal pesadoAlimentación de refusiónPrueba con muestras
Aplicación 03
Separación de aluminio de fundición y forjado
Separe fracciones de chatarra de aluminio donde las piezas de fundición y forjado muestran diferente respuesta de rayos X, geometría y características superficiales. Esta aplicación debe confirmarse con muestras del cliente porque la composición de la aleación y la forma de la partícula afectan el rendimiento.
Aluminio de fundiciónAluminio forjadoMejora de aleaciónBasado en muestras
Aplicación 04
Reciclaje de aluminio de ventanas y puertas
Mejore la chatarra de aluminio de ventanas y puertas post-consumo retirando materiales no aluminio y contaminantes densos de perfiles de aluminio usados, secciones de marco y chatarra de renovación.
Perfiles de aluminioMarcos de ventanaJunta de gomaLatón / zincAcero inoxidable
Corriente de aluminio grueso
Alimentación de aluminio grueso, aluminio mejorado y rechazos de metal pesado.
FR-XRT está diseñado en torno a una pregunta física de clasificación: qué piezas pertenecen a la corriente de aluminio y qué contaminantes densos deben salir antes del procesamiento aguas abajo.
Los ejemplos visuales son ilustrativos. El rendimiento de clasificación depende de la composición del material, el tamaño de partícula, el espesor, la presentación, la tasa de contaminantes, la configuración seleccionada y las condiciones de operación.
Materias primas
Corrientes ricas en aluminio que FR-XRT está construido para mejorar.
Cambie entre aplicaciones comunes de aluminio y muestre exactamente qué entra, qué se acepta y qué se retira.
Mejora de Zorba de aluminio grueso retirando metales pesados densos.
Alimentación entrante
Chatarra no ferrosa mixta gruesa dominada por aluminio con contaminantes de cobre, latón, zinc, plomo y acero inoxidable.
Accepted and reject classes are always confirmed on your representative samples before a configuration is quoted.
La plataforma

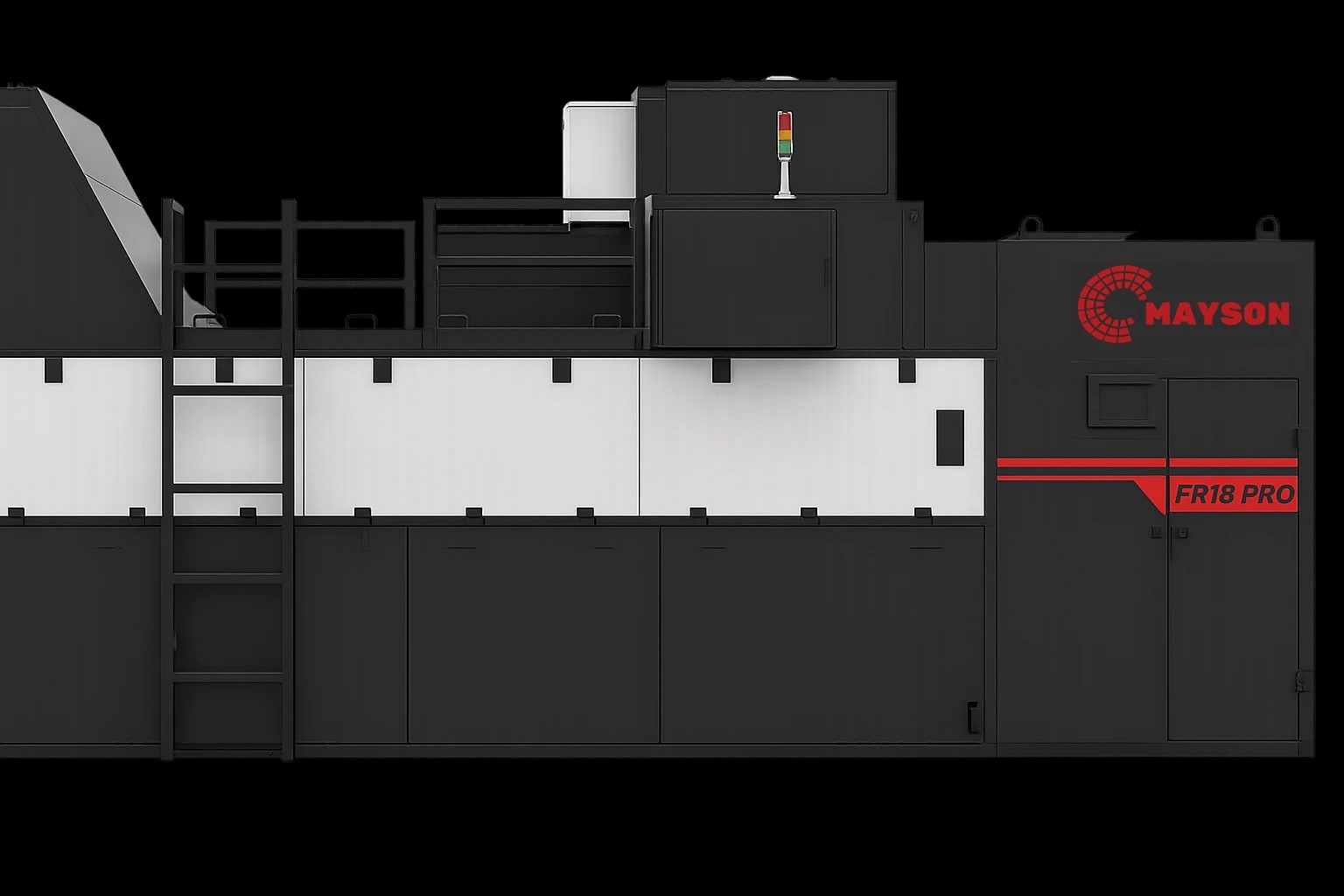

Una plataforma XRT de doble energía para chatarra de aluminio gruesa.
La presentación estable del material, el análisis de respuesta de rayos X y la eyección temporizada con precisión se ajustan a las clases de aluminio aceptado y de rechazo confirmadas en la prueba.
XRT de doble energíaRespuesta de densidad y número atómico efectivo
Chatarra gruesaConstruido para piezas de medianas a grandes por banda
Basado en muestrasMapas de aceptado y rechazo del material del cliente
ModularConfiguración planificada según rendimiento y disposición de línea
How it works
XRT sorting starts with real material presentation.
The useful test set includes accepted aluminum, target heavy metal rejects, borderline pieces, surface contamination and the real particle size range.
- 01Preparado por el cliente
Alimentar chatarra gruesa
El material representativo se prepara y dosifica a la clasificadora. El tamaño de partícula, el espesor y la condición superficial afectan la presentación.
- 02Presentación estable
Extender en una capa clasificable
El material se distribuye para que las piezas individuales puedan inspeccionarse y eyectarse de forma fiable en lugar de moverse como aglomerados superpuestos.
- 03Inspección XRT
Leer la respuesta de atenuación
El XRT de doble energía mide la respuesta del material asociada a las diferencias de densidad y número atómico efectivo.
- 04Decisión de clasificación
Comparar con las clases aceptadas y de rechazo
Cada objeto se compara con las clases de aluminio y contaminantes confirmadas en la prueba con muestras.
- 05Eyección por aire
Eyectar y verificar
Los contaminantes seleccionados se eyectan mientras la corriente de aluminio mejorado continúa. Ambas corrientes se comparan con el objetivo del cliente.
Detalles técnicos
Especificaciones FR-XRT.
La plataforma FR-XRT se especifica a partir del material del cliente, el objetivo de rendimiento, el rango de tamaño de partícula y la tasa de contaminantes. El ancho de banda sigue al ancho de detección; las demás cifras mecánicas y de servicios se confirman tras la prueba con muestras representativas.
| Modelo | Ancho de banda / detección (mm) | Consumo de aire (m³/min) | Notas |
|---|---|---|---|
| FR12 | 1200 | 10-13 | XRT de doble energía |
| FR18 | 1800 | 13-17 | XRT de doble energía |
| FR24 | 2400 | 20-30 | XRT de doble energía |
Las cifras pueden variar según la composición del material, la distribución de tamaño de partícula, la presentación de alimentación, la tasa de contaminantes y la configuración seleccionada. Los datos mecánicos y de servicios completos se confirman en la hoja de especificaciones oficial tras la prueba con muestras representativas.
Preguntas de compradores
Lo que preguntan los compradores antes de especificar un FR-XRT.
Respuestas cuidadosas y basadas en muestras sobre lo que FR-XRT puede y no puede separar, el tamaño de partícula, y cómo una prueba con muestras se convierte en una configuración.
¿Es FR-XRT una clasificadora de color?
No. FR-XRT se posiciona en torno a la transmisión de rayos X de doble energía para la respuesta de densidad y número atómico efectivo. Se usa cuando el color superficial por sí solo no basta para definir la calidad del aluminio.
¿Puede FR-XRT separar el aluminio de cobre, latón, zinc, plomo y acero inoxidable?
Puede configurarse para la retirada de metal pesado de corrientes ricas en aluminio, pero el rendimiento final depende de la prueba con muestras representativas, el tamaño de partícula, el espesor, la presentación y la tasa de rechazo.
¿Puede FR-XRT separar aluminio de fundición y forjado?
Esta aplicación no debe prometerse de forma universal. Depende de la composición de la aleación, la forma, el espesor, la respuesta de rayos X y las muestras reales del cliente.
¿Qué tamaño de partícula debe probarse?
Use el rango de tamaño de producción real del cliente. FR-XRT debe mostrarse como una clasificadora de chatarra gruesa, no una clasificadora de color de partícula fina. El tamaño de partícula recomendado debe provenir de los datos técnicos suministrados.
¿Pueden reclasificarse los metales pesados rechazados?
Puede revisarse un segundo paso o una ruta de clasificación secundaria según el valor de la corriente de rechazo, el nivel de contaminación y el objetivo de recuperación.
¿Necesitamos una prueba con muestras antes de la cotización?
Sí. La configuración debe construirse a partir del aluminio aceptado, los rechazos objetivo, las piezas fronterizas y la distribución de tamaño real.
Vista previa en línea
Previsualice su corriente de aluminio antes de una prueba de máquina.
Use la vista previa visual para discutir el aluminio aceptado probable, los rechazos de metal pesado y las piezas fronterizas antes de enviar material real.
Vista previa de material en líneaPruebas con muestras reales
Use su propia chatarra de aluminio antes de finalizar la dirección de clasificación.
Un proyecto FR-XRT debe partir de material real grueso rico en aluminio más las clases de contaminantes densos que deben retirarse.
Solicitar una prueba FR-XRT
