FR-XRT PROSERIE DE CLASIFICACIÓN POR FUSIÓN
Clasificación por fusión
XRT + RGB para
corrientes de metal complejas
FR-XRT Pro combina la transmisión de rayos X de doble energía con imagen RGB de alta resolución para soportar decisiones de material complejas donde la respuesta de densidad, el color superficial, la textura y la forma importan. Está construido para ASR, IBA, mejora de no ferrosos pesados, residuos electrónicos, PCB, arnés de cable y clasificación de conectores.
XRT de doble energía + RGBMateriales mixtos complejosRecuperación ASR / IBAReconocimiento color + densidad
01
Alimentar
Se presentan corrientes de material grueso complejo con metales, plásticos, goma, PCB o residuo mineral.
02
Fusionar
El XRT lee la respuesta interna del material mientras el RGB captura color, textura, forma y características superficiales.
03
Recuperar / Rechazar
Las fracciones de valor seleccionadas se recuperan y el material fuera de clase se eyecta según el mapa de decisión basado en muestras.
Por qué FR-XRT Pro
Cuando la densidad por sí sola no basta, añada inteligencia visual.
FR-XRT Pro está construido para corrientes de reciclaje complejas donde los materiales valiosos y los contaminantes no pueden definirse con una sola señal de sensor.
Fusión XRT + RGB
Combina la respuesta interna de rayos X con la información externa de color, textura y forma.
Mejor para residuos complejos
Soporta ASR, IBA, residuos electrónicos y fracciones no ferrosas pesadas mixtas donde la apariencia del material aún importa.
Más que separación pesado / ligero
Ayuda a definir fracciones de valor cuando los materiales comparten clases de densidad similares pero muestran diferentes características superficiales.
Clases de IA basadas en muestras
Las clases de reconocimiento se entrenan y configuran a partir de materiales reales del cliente, incluyendo piezas aceptadas, de rechazo y fronterizas.
Rutas de recuperación prácticas
Soporta la recuperación de acero inoxidable, aluminio, cobre, latón, arnés de cable, fracciones relacionadas con PCB y rechazos seleccionados donde sea aplicable.
Construido para la variación real del reciclaje
Considera oxidación, polvo, recubrimiento, suciedad, deformación, etiquetas, goma, plásticos y piezas de materiales mixtos en la revisión de muestras.
Aplicaciones principales
Cuatro trabajos de clasificación compleja para el reconocimiento por fusión.
FR-XRT Pro se posiciona para corrientes donde la respuesta XRT y la apariencia RGB deben revisarse juntas.
Aplicación 01

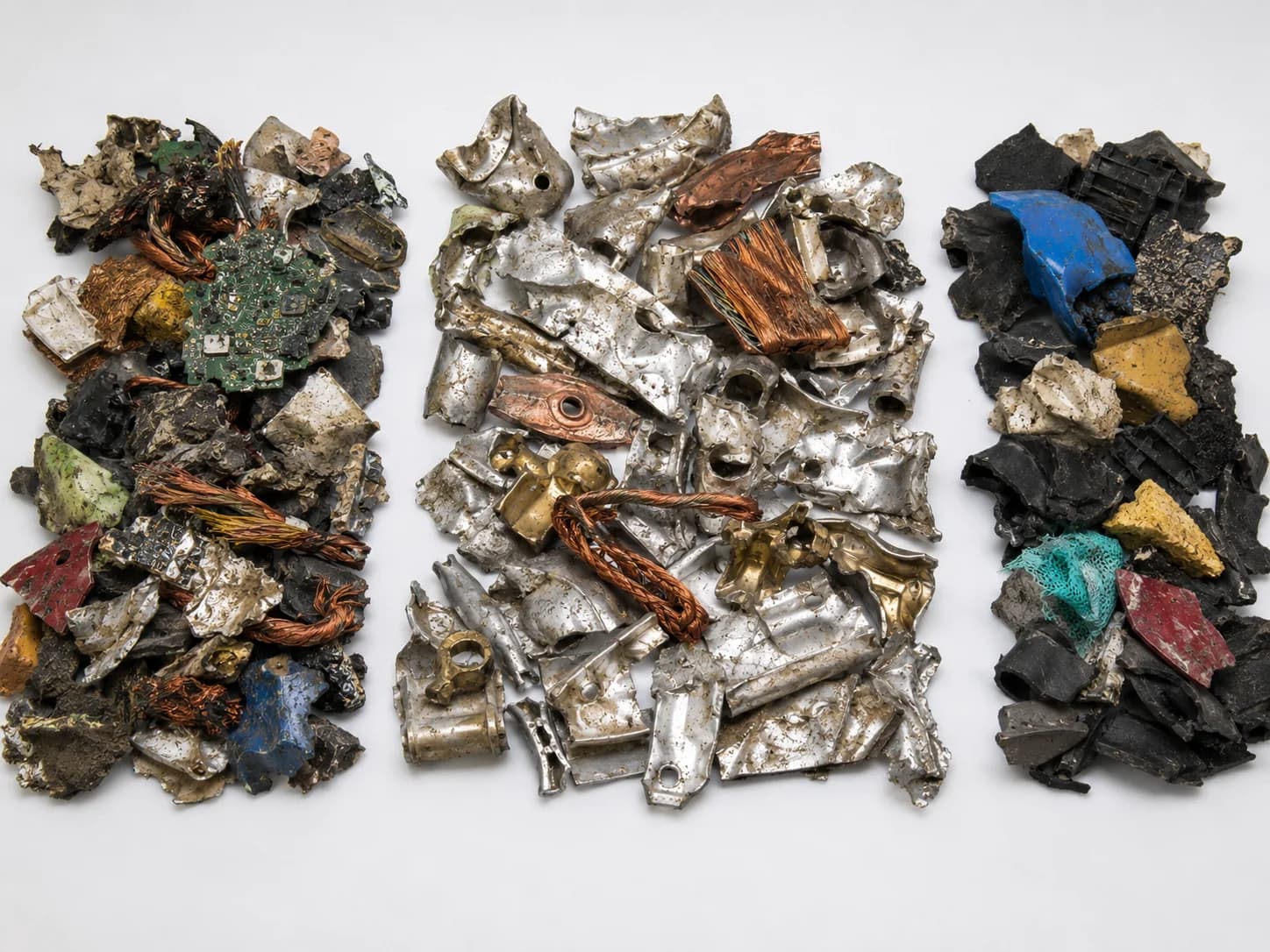

Clasificación de residuo complejo ASR
Recupere metales valiosos del residuo de trituración automotriz que contiene aluminio, acero inoxidable, cobre, latón, goma, plásticos, espuma, tejido y fragmentos de PCB.
Alimentación ASRMetales recuperadosRechazos de goma / plásticoXRT + RGB
Aplicación 02

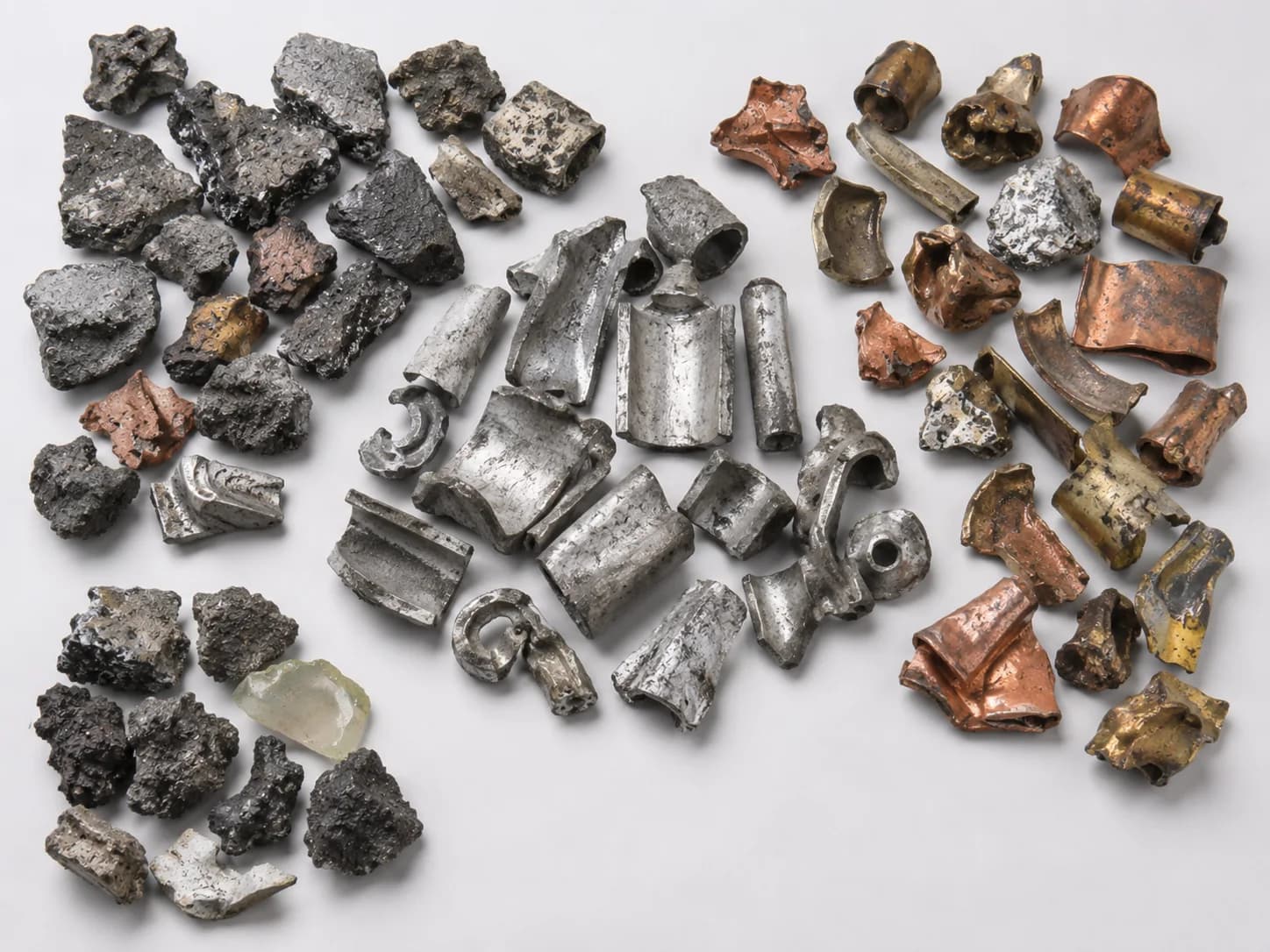

Recuperación de acero inoxidable y metales de IBA
Recupere acero inoxidable y metales no ferrosos de la ceniza de fondo de incineradora cribada donde la ceniza, el residuo mineral y las superficies apagadas hacen poco fiable la clasificación solo visual.
IBAAcero inoxidableAluminioCobre / latónResiduo mineral
Aplicación 03

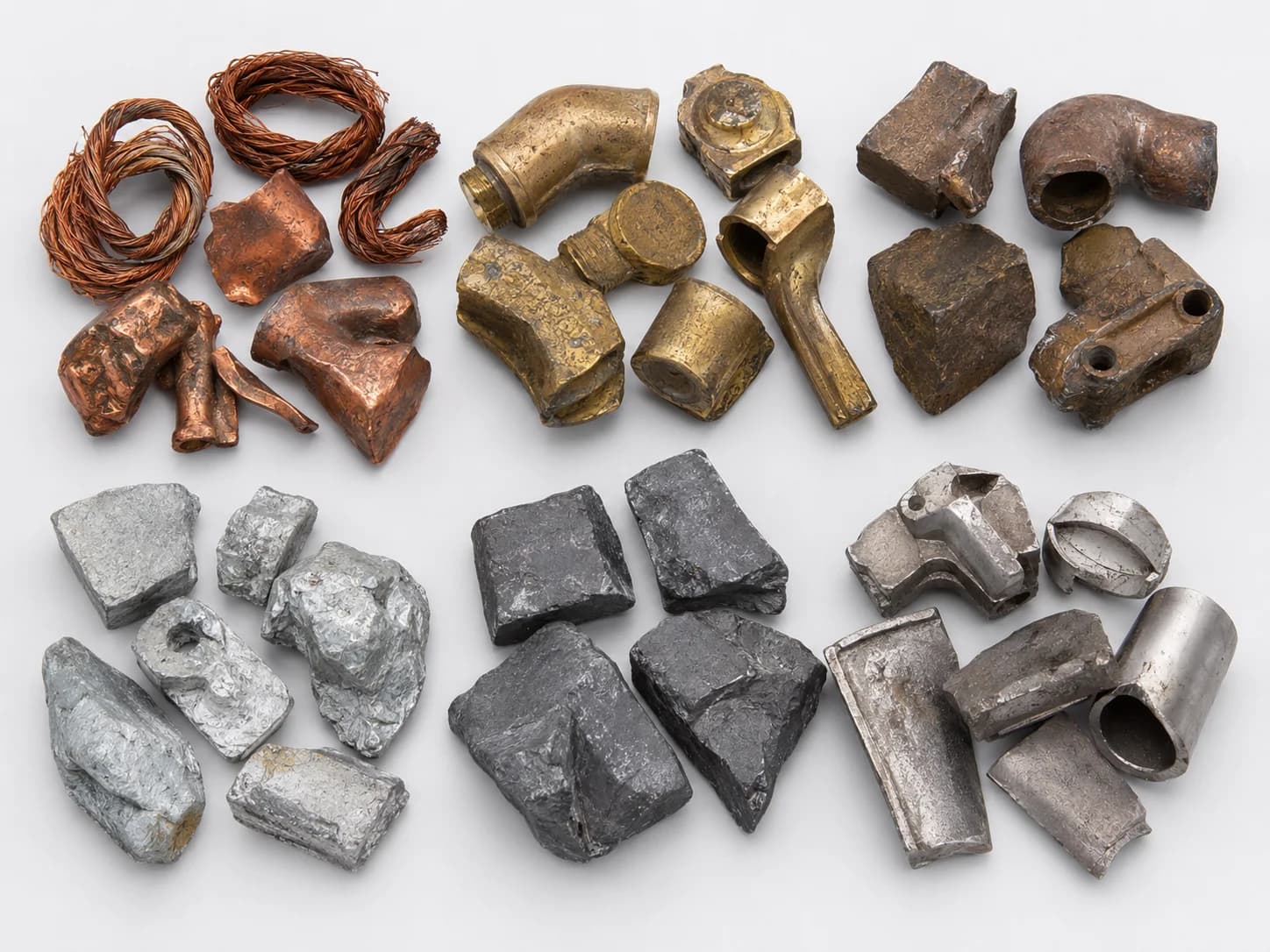

Diferenciación de no ferrosos pesados
Diferencie fracciones no ferrosas pesadas de alto valor como cobre, latón, metales tipo bronce, piezas tipo zinc y acero inoxidable combinando la respuesta de densidad con el color visible y la textura superficial.
CobreLatónTipo bronceZincAcero inoxidable
Aplicación 04

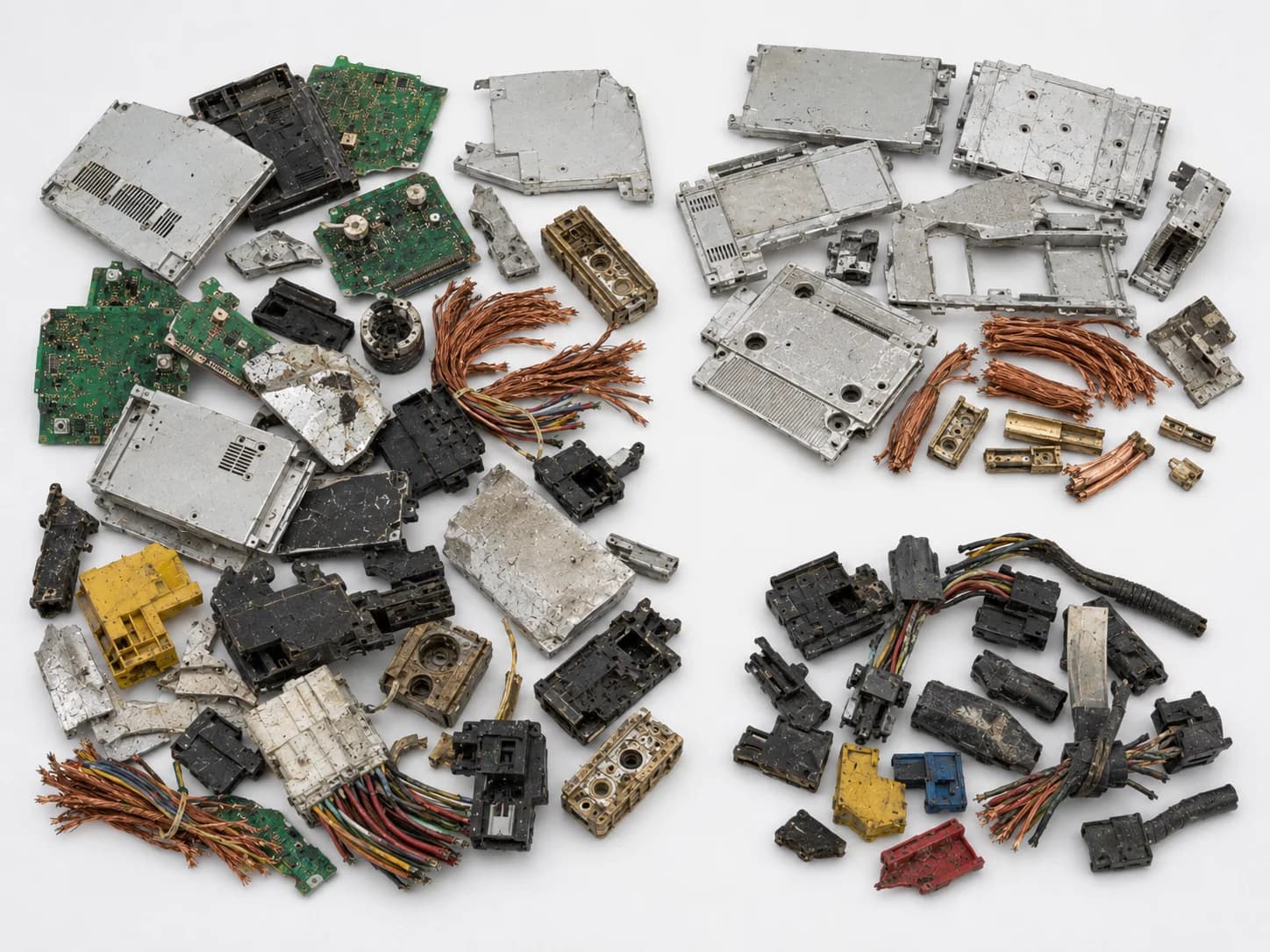

Clasificación de residuos electrónicos, PCB y arnés de cable
Clasifique corrientes de residuos electrónicos donde carcasas de aluminio, fragmentos de PCB, cable de cobre, conectores de latón, plásticos y acero inoxidable aparecen juntos y requieren reconocimiento tanto interno como externo.
Residuos electrónicosPCBCable de cobreConectores de latónCarcasa de aluminio
Corriente de material complejo

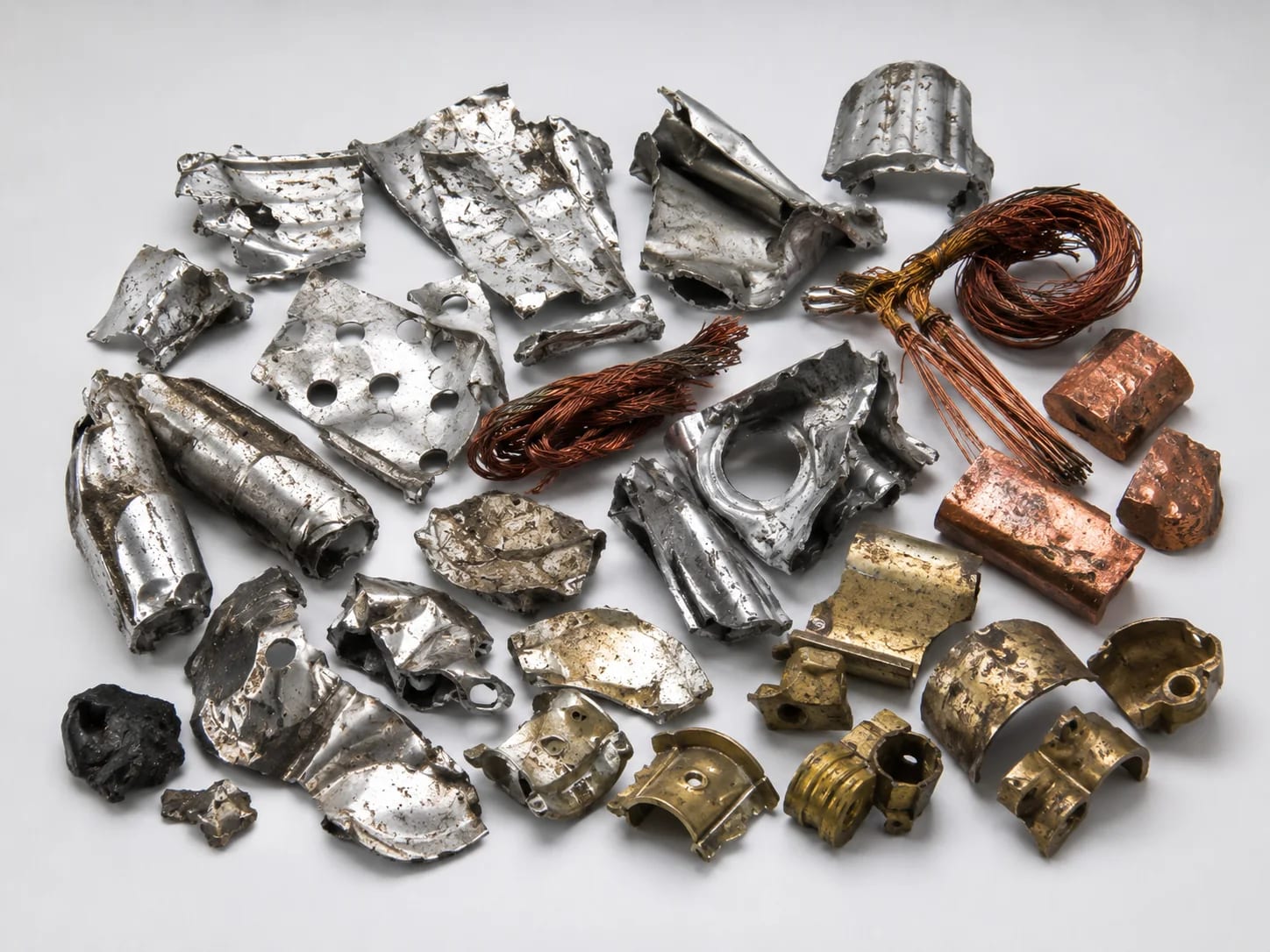

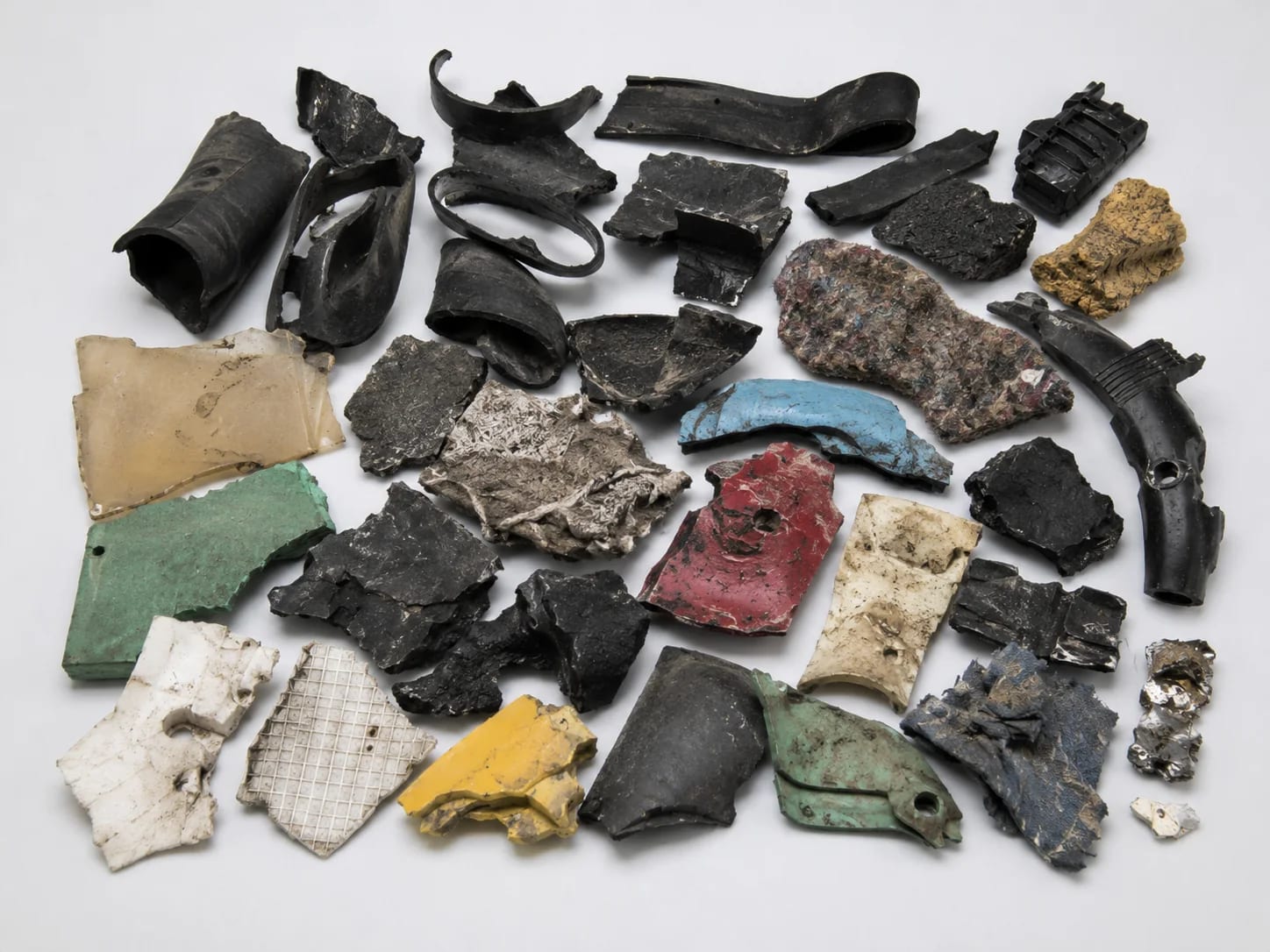

Alimentación compleja, fracciones de valor recuperadas y clases de rechazo visual.
FR-XRT Pro está diseñado para decisiones donde la respuesta de densidad interna y la apariencia externa deben revisarse juntas.
Los ejemplos visuales son ilustrativos. El rendimiento de la clasificación por fusión depende de la composición del material, la condición superficial, el tamaño de partícula, la presentación, la configuración de sensores, la tasa de contaminantes y la prueba con muestras.
Materias primas
Corrientes de materiales complejos que FR-XRT Pro está construido para revisar.
Cambie entre aplicaciones de reciclaje complejas y muestre cómo se definen la alimentación, las fracciones de valor recuperadas y las clases de rechazo.
Recuperación de metales de valor del residuo de trituración automotriz.
Alimentación entrante

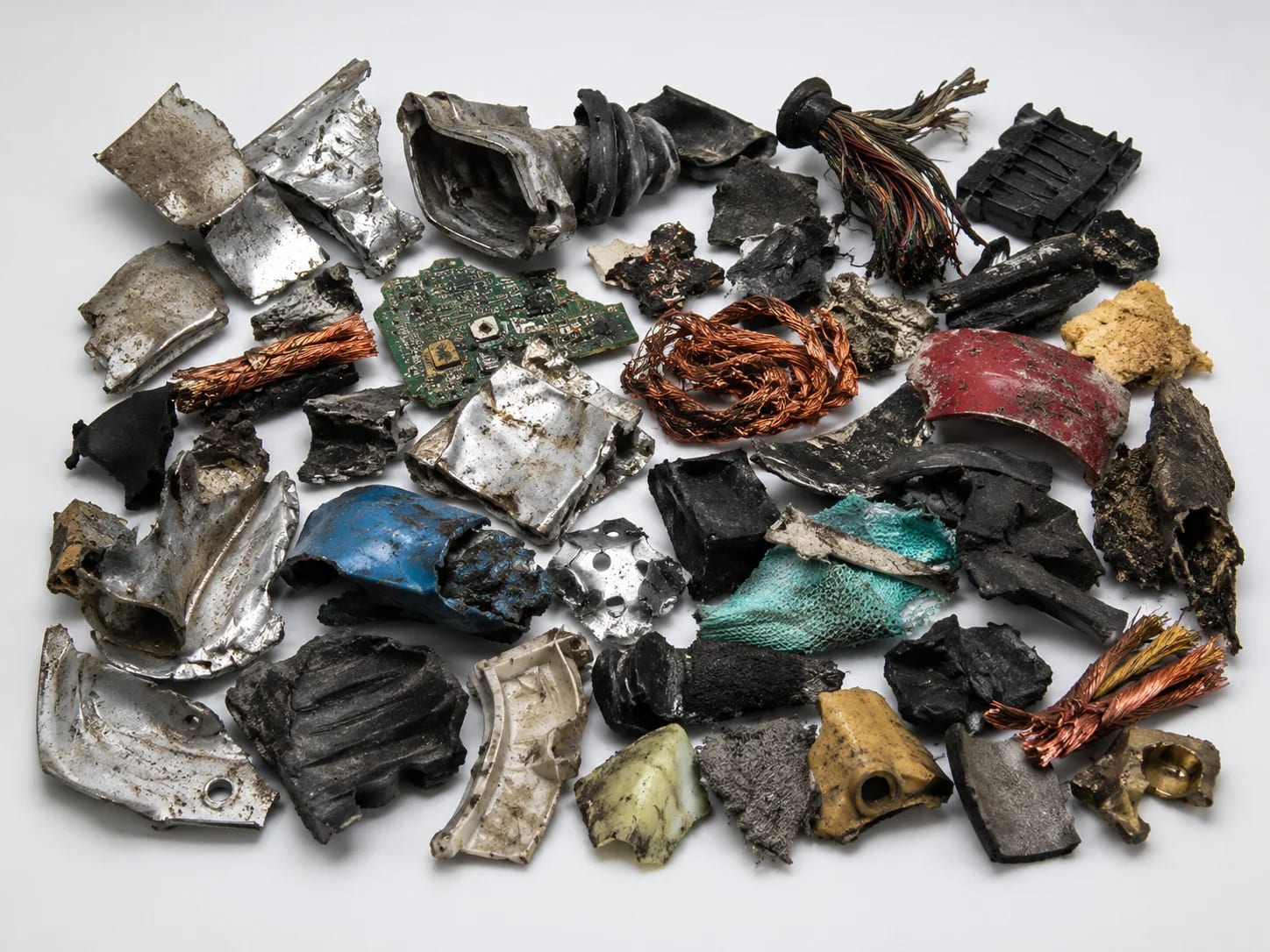

Residuo de trituración automotriz con aluminio, acero inoxidable, cobre, latón, goma, plásticos, espuma, tejido y fragmentos de PCB.
Accepted and reject classes are always confirmed on your representative samples before a configuration is quoted.

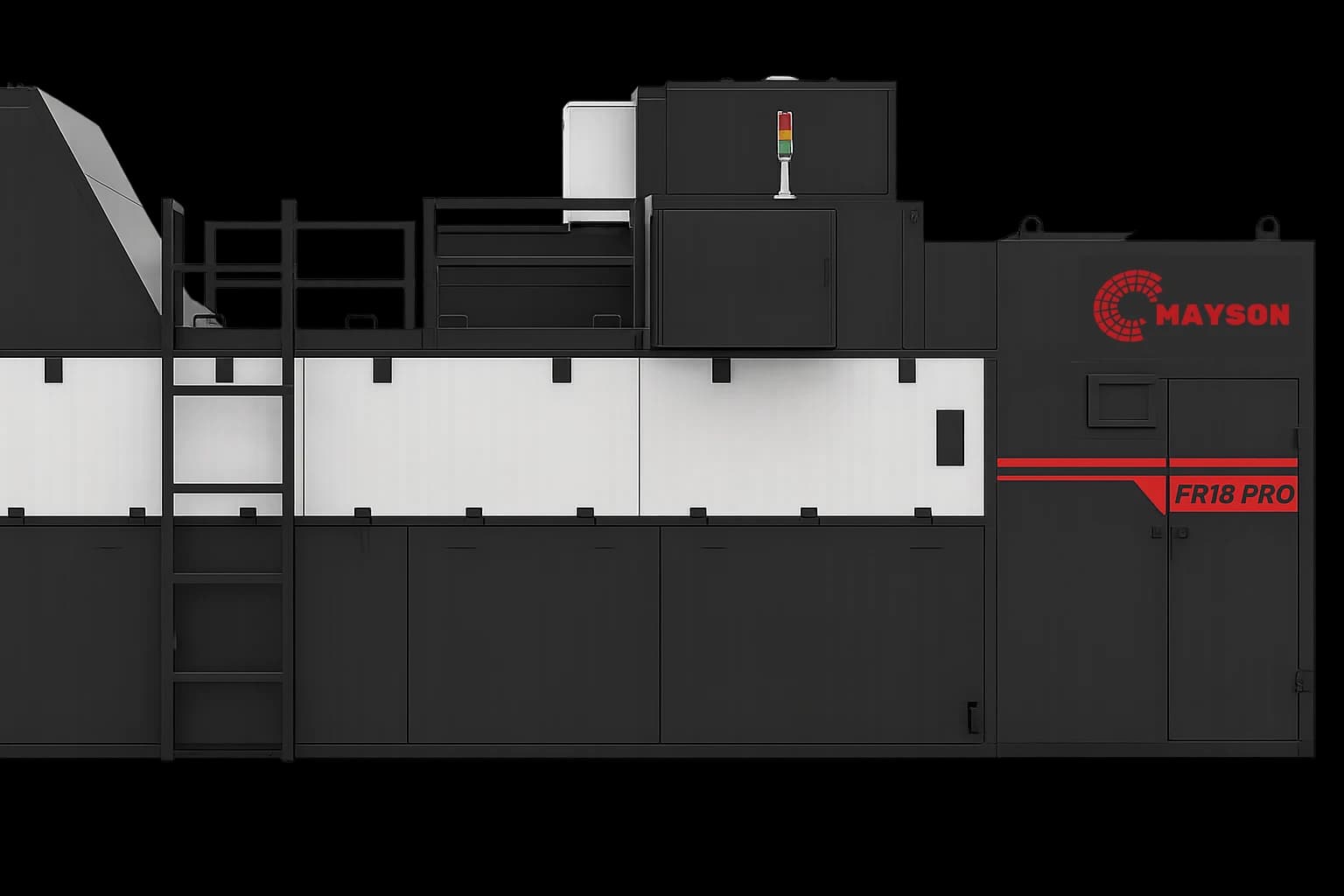

La plataforma
Una plataforma de clasificación por fusión para corrientes de reciclaje complejas.
FR-XRT Pro combina la respuesta de rayos X y la apariencia RGB en un mapa de decisión basado en muestras para aplicaciones donde una sola señal no basta.
XRT de doble energíaRespuesta interna de densidad y número atómico efectivo
Imagen RGBColor, textura, forma y apariencia superficial
Reconocimiento por fusiónMapa de decisión basado en características combinadas de sensores
Basado en muestrasClases aceptadas, de rechazo y fronterizas del material real
How it works
Fusion sorting starts from a representative sample map.
The useful test set includes accepted fractions, target rejects, visual look-alikes, surface contamination, overlapping classes and the real particle size range.
- 01Preparado por el cliente
Alimentar material complejo
El material representativo de ASR, IBA, no ferrosos pesados o residuos electrónicos se prepara con ejemplos aceptados, de rechazo y fronterizos.
- 02Presentación estable
Extender cada objeto para inspección
El material se presenta para que cada pieza pueda leerse como un objeto individual en lugar de un aglomerado oculto o superpuesto.
- 03Inspección XRT
Leer la respuesta interna
El XRT de doble energía lee la respuesta de atenuación asociada a las diferencias de densidad y número atómico efectivo.
- 04Inspección RGB
Leer la apariencia externa
La imagen RGB de alta resolución captura el color visible, la textura, la condición superficial y las características de forma.
- 05Decisión por fusión
Eyectar y verificar
El sistema compara las características combinadas con el mapa de decisión basado en muestras, eyecta los objetos seleccionados y verifica las corrientes recuperadas y de rechazo.
Detalles técnicos
Especificaciones FR-XRT Pro.
La plataforma FR-XRT Pro se especifica a partir del material del cliente, las clases de recuperación requeridas, el objetivo de rendimiento, el rango de tamaño de partícula, la tasa de contaminantes y la configuración de sensores. Las demás cifras mecánicas y de servicios se confirman tras la prueba con muestras representativas.
| Modelo | Ancho de banda / detección (mm) | Consumo de aire (m³/min) | Configuración de sensor | Notas |
|---|---|---|---|---|
| FR12 Pro | 1200 | 10-13 | XRT de doble energía + RGB | Clasificación por fusión |
| FR18 Pro | 1800 | 13-17 | XRT de doble energía + RGB | Clasificación por fusión |
| FR24 Pro | 2400 | 20-30 | XRT de doble energía + RGB | Clasificación por fusión |
Las cifras pueden variar según la composición del material, la distribución de tamaño de partícula, la presentación de alimentación, la tasa de contaminantes y la configuración seleccionada. Los datos mecánicos y de servicios completos se confirman en la hoja de especificaciones oficial tras la prueba con muestras representativas.
Preguntas de compradores
Lo que preguntan los compradores antes de especificar un FR-XRT Pro.
Respuestas cuidadosas y basadas en muestras sobre la clasificación por fusión, los límites del análisis elemental, y qué enviar para una revisión de muestra.
¿En qué se diferencia FR-XRT Pro de FR-XRT?
FR-XRT usa el XRT de doble energía como señal de decisión principal. FR-XRT Pro añade imagen RGB de alta resolución para que la respuesta de densidad, el color, la textura y la forma puedan revisarse juntas.
¿Cuándo debe un cliente elegir FR-XRT Pro?
Elija FR-XRT Pro cuando la corriente de material es compleja y una sola señal no basta — por ejemplo ASR, IBA, residuos electrónicos, arnés de cable, corrientes relacionadas con PCB o fracciones no ferrosas pesadas con diferencias visuales útiles.
¿Puede FR-XRT Pro separar cobre y latón?
Puede configurarse para la diferenciación de cobre / latón donde el color visible y las características superficiales son útiles, pero el rendimiento depende de la oxidación, la suciedad, el recubrimiento, la presentación de la partícula y la prueba representativa.
¿Puede FR-XRT Pro recuperar acero inoxidable de IBA o ASR?
La recuperación de acero inoxidable puede revisarse para corrientes de IBA o ASR, pero los resultados dependen del tamaño de partícula, la cobertura de ceniza, la presentación, el contraste de densidad, la condición superficial y la estrategia de rechazo.
¿Reemplaza FR-XRT Pro al XRF o LIBS?
No de forma universal. FR-XRT Pro es una plataforma de clasificación por fusión que usa XRT y RGB. Si se requiere una separación de grado elemental estricta, puede ser necesario revisar tecnologías adicionales como XRF o LIBS.
¿Qué muestras deben enviarse?
Envíe material de alimentación real, materiales recuperados objetivo, rechazos, piezas fronterizas, piezas sucias u oxidadas, piezas recubiertas y el rango de tamaño de partícula de producción real.
Vista previa en línea
Previsualice su corriente de material complejo antes de una prueba de máquina.
Use la vista previa visual para discutir la alimentación probable, las fracciones de valor recuperadas, los rechazos y las piezas fronterizas antes de enviar material real.
Vista previa de material en líneaPruebas con muestras reales
Use su propia corriente de ASR, IBA, no ferrosos pesados o residuos electrónicos antes de finalizar la dirección de clasificación.
Un proyecto FR-XRT Pro debe partir de alimentación compleja representativa más las clases exactas de material que el cliente quiere recuperar o retirar.
Solicitar una prueba FR-XRT Pro
